FORMULA xHD R2, DAC (esillä)

Kuvaus

Uusi Formula xHD Rev. 2Optologic R2R -muuntojärjestelmä.

aqua uskoo, että musiikillisempi D/A-muunnosjärjestelmä perustuu piiriin, joka yleensä tunnetaan nimellä ”vastustikkaat”.
Tämä tekniikka on massamarkkinoilla korvattu ns. sigma-delta-muuntimilla.

Sigma-delta-muunnin on lähes täysin digitaalinen piiri, ja tästä syystä se voidaan integroida piipinnan päälle ja valmistaa edullisesti.

Laadukkaat DAC-tikkaat käyttävät sen sijaan piiriä, joka perustuu erittäin täsmällisiin erillisiin vastuksiin: vähintään 2 vastuspankkia, yksi jokaiselle stereokanavalle.

Formula DAC on ensimmäinen aquan tuotannossa oleva tuote, jossa on oma D/A-muunnosjärjestelmä ja jolle olemme antaneet nimeksi Optologic.

Vastustikkaille lähetetyt signaalit generoidaan omalla digitaalisella piirillä, joka on FPGA-moduulissa (Field Programmable Gate Array) sisällä.

Formulalla on merkki-magnitudi-muunninrakenne, joka ei vaadi kahta, vaan neljää 24-bittistä vastuspankkia, joista jokainen on tehty erittäin alhaisen toleranssin diskreeteistä vastuksista.

Digitaalisen osan erottamiseksi sensitiivisistä analogisista piireistä FPGA:n ja R2R-tikasmuuntimen neljän haaran välissä on galvaaniset ja magneettiset eristykset.

Tämä eristää täysin kaikki digitaaliset piirit – mukaan lukien kellon – analogisesta osasta, jolloin saavutetaan puhdas, kohinaton perustaso. Tämä on myös tärkeää R2R-tikkaiden differentiaalihallinnassa, jolloin saavutetaan täydellinen symmetria vastavaiheen puolikkaiden välillä.

Tuloksena on korkein tonaalinen kontrasti ja luonnollisuus.

Puhdas 1x natiivi DAC-samplaustaajuus

Formula, kuten muutkin aquan mallit, on digitaalinen DAC, jossa ei ole suodatinta.
Vakaumuksemme onkin, että huolimatta DAC-muuntimen ylössamplaus-/ylisamplausmittauksista, ne pystyvät harvoin tuottamaan samoja emotionaalisia ja realistisia tuloksia.

Modulaarisuus

Kolmas tärkeä aquan tuotantoa koskeva näkökohta on eri elektronisten piirien modulaarisuus.
Aquan laitteet eivät ole lyhytikäisiä tuotteita: modulaarisina ne pystyvät käyttämään tulevia parannuksia ja seuraamaan teknologian kehitystä.

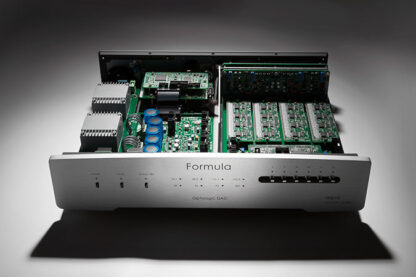

Formula on tehty piirejä, joista jokainen on erillisellä piirilevyllä ja helposti vaihdettavissa.

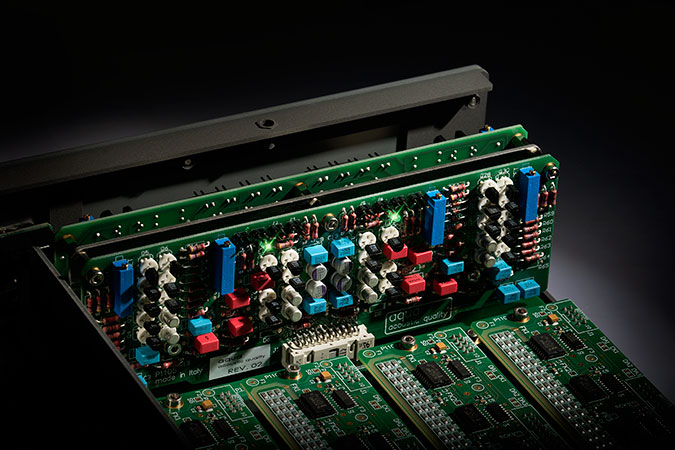

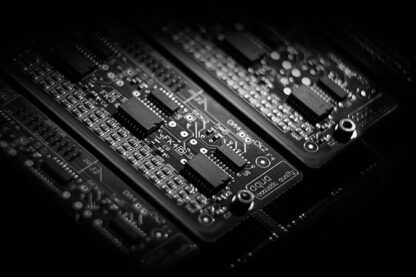

Esimerkiksi jokainen muuntimen neljästä vastuspankista on erillinen ja asennettu liittimiin.

Uusinta teknologiaa hyödyntävä digitaalinen ja analoginen elektroniikka

Kuten aiemmin kuvattiin, Formula DAC ei käytä digitaalista suodatinta tai muuta kompensaatiota, vaan on sen sijaan suorastaan raivoisan kiinnostunut jokaisesta apuvirtapiiriista.

Erilliset analogiset ja digitaaliset virtalähteet toteutetaan pelkästään käyttämällä laajasti erillisiä BJT-, Mosfet-, J-Fet- ja ultranopeita diodeja.
Passiiviosat on valittu paitsi parhaan äänituloksen, myös niiden huippulaadun, pitkäikäisyyden ja luotettavuuden vuoksi. Lukuun ottamatta kuutta ensiluokkaista elektrolyyttikondensaattoria, kaikki muut kondensaattorit ovat tantaalia, kiinteää OS-CON-polymeeriä ja kaksoismetalloitua MKP-kalvoa.

Itse signaalipolku on suoraan kytketty ja täysin kondensaattoriton.

Kaksi lähtövaihetta (yksi epäsymmetrinen, toinen muuntajakytketty tasapainotettu) käyttävät erillisiä BJT- ja J-Fet-levyjä, joissa metallikalvovastukset. Kaikissa elektroniikkaosissa on erittäin alhainen RF-kohina.

Pitkälle kehitetty ARM-mikro-ohjain ohjaa etupaneelin käyttöliittymää, infrapunakaukosäädintä ja tietoliikenneporttia (sarja, RS232-standardi).

xHD-päivitys

Tämä päivitys on vaatinut R2R DAC -tikkaiden FPGA-päämoduulin koodin huomattavaa optimointia, mikä on parantanut äänenlaatua.

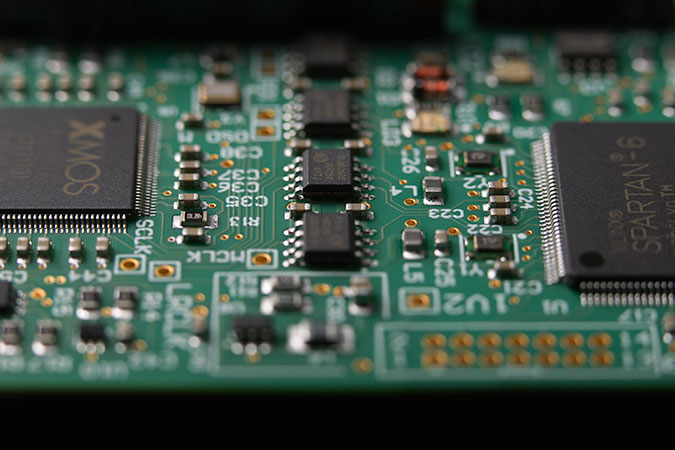

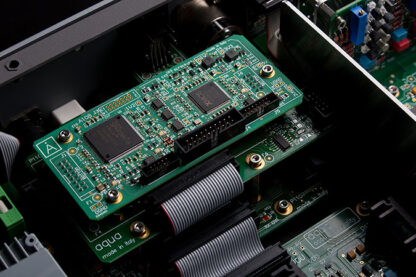

Uusi USB XMOS xCore 200 -hybridi (kaksiytiminen) + FPGA -piiri mahdollistavat korkearesoluutioisen tiedostojen toiston jopa 768 kHz:n PCM:n ja alkuperäisen DSD512-muuntimen tasolle saakka

xHD-parannukset:

• Oma hybridi 2-vaiheinen XMOS xCore XE216 + FPGA

• Täysin kelluva (eristetty) USB-dekoodaus ja kellon generointi FPGA-moduulilla, jossa patentoitu koodi

• Korkea laatu, pitkä käyttöikä, vähäkohinaiset osat ja modulaarinen rakenne, jotka erottavat aqua-acoustic quality laitteet muista

• Samplingtaajuus ”bit perfect”:ssä jopa 768 kHz PCM- ja DSD512-tasolla

• Uusin versio mukautetusta XMOS X Core -ajurista Windows-käyttöjärjestelmässä (W7, W10)

• Natiivi X Core Audio Mac OS -käyttöjärjestelmässä (Bit Perfect)

• USB Audio 2.0 -toiminto Linuxissa (Bit Perfect)

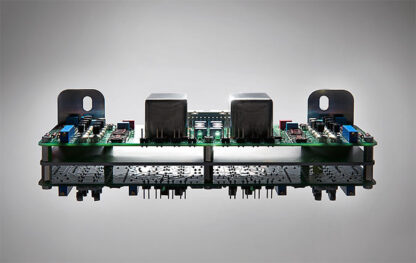

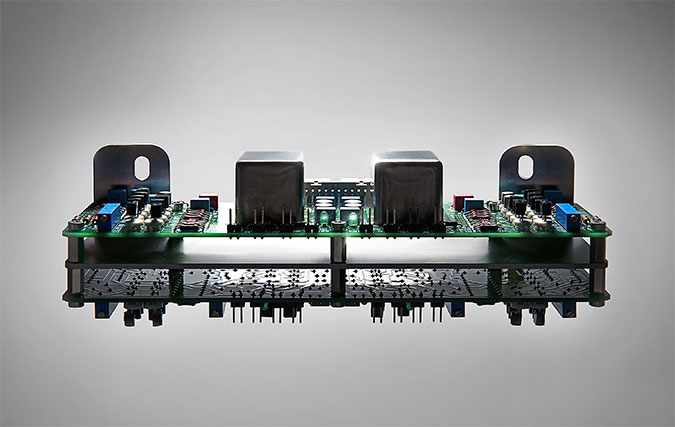

Analoginen moduuli versio 2

Äänisuorituskyvyn uusi taso. Uusissa piirilevyissä on uudet lähtömuuntajat, tarkoin valitut supernopeat aktiivikomponentit sekä parannettu piirien polarisaatio. Formula xHD Rev. 2:den OMINAISUUDET• Oma optinen D/A-muunnosjärjestelmä. Aidot R2R-tikkaat – FPGA-pohjainen (Field Programmable Gate Arrays), jossa ei ole digitaalista suodatinta

• Galvaaninen ja magneettinen eristys FPGA:n ja R2R-tikasmuuntimen neljän haaran välillä

•Tärinätön digitaalinen AQlink- liitäntä (I2S-protokolla), tinkimätön digitaalinen yhteys La Diva cd -pyörittimeen

• Erilliset R2R DAC -tikkaat, joissa vähäkohinaiset tarkkuusvastukset

• Suunnitelmassa huomioitu Zero S/PDIF Jitter, digitaalinen PLL-vastaanotinvaihe (vaihelukittu silmukka) -tekniikka

• Tehokas AQ Discrete Regulator (MOSFET, J-FET, BJT) analogiselle ja digitaaliselle DAC-yksikön virtalähteelle

• 2 erillistä vähäkohinaista C-Core-tehomuuntajaa verkkopiireille ja digitaalista osaa varten

• MODULAARISEKSI SUUNNITELTU tuote, jossa päivitettävä monilevyinen rakenne

• Muuntajapohjainen täysin balansoitu äänen lähtövaihe

• Täysin päivitettävä nopea USB-hybridi 2-vaiheinen XMOS xCore XE216 + FPGA, täysin kelluva (eristetty) USB-dekoodaus ja kellon generointi FPGA-moduulilla, jossa oma koodi

• Oma USB-laiteohjelmisto/ajuri:
Apple MAC OS – Linux OS : Asynkroninen natiivi USB-tuki, ei tarvetta asentaa ajuriohjelmistoa

• Digitaalinen vaihevalitsin etupaneelissa

• Äänenlaadun perusteella valitut korkealaatuiset osat:

– Kondensaattorit tantaalia, kiinteää OS-CON-polymeeriä ja kaksoismetalloitua MKP-kalvoa

– Vähäkohinaiset, erittäin tarkat metallikalvovastukset

– kaksoismetalloitu kalvopulssikondensaattori

– erittäin nopeat diodit

– halogeenittomat kaapelit

• Alumiininen antiresonanssikaappi, jossa Nextel-pinnoite

• RC5 IR -kaukosäädin (valinnainen)

• Suunniteltu ja tehty käsin Italiassa

TIETOLOMAKE

TEKNISET TIEDOT

Digitaalisesta analogiseksi -muunnostyyppi

Oma optologinen D/A-muunnosjärjestelmä

Aidot R2R-tikkaat – FPGA-pohjainen (Field Programmable Gate Arrays), jossa ei ole digitaalista suodatinta

Tuetut natiivit samplaustaajuudet

AQlink / I2S -sarjaväylä – USB PC Audio : 44.1kHz to 768kHz PCM aina 24-bittiin saakka

DSD64, DSD128, DSD256, DSD512

Tukee natiivia DSD:tä USB:n kautta ja DoP:tä kaikissa tuloissa

DAC-arkkitehtuuri

Monibittisen merkki-magnitudin R2R-tikkaat (päivitettävä)

Asynkroninen USB (suurinopeuksinen)

USB-ääniluokka 2, jossa B-tyyppinen liitin

Digitaalinen vastaanotin

PLL (vaihelukittu silmukka) -teknologia 128 tai 256 FS valittavissa sisäisesti

AQlink (I2S-väylä)

LVCMOS-taso

Ylisamplauskerroin

1x

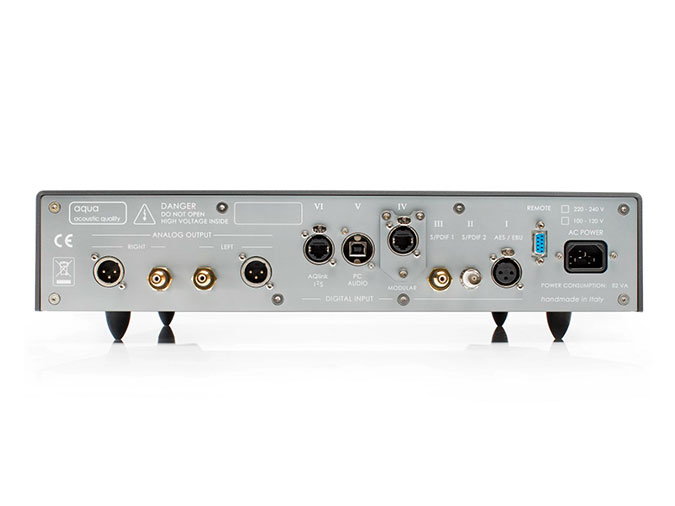

Digitaalitulot

– RJ45 AQlink (I2S-sarjaväylä) – PCM 24-bittinen / 768kHz – DSD64, DSD128,
DSD256 DoP:n kautta

– BNC-koaksaali (S/PDIF) 75 ohm – PCM 24-bittinen / 192kHz – DSD64 DoP:n kautta

– RCA-koaksaali (S/PDIF) 75 ohm – PCM 24-bittinen / 192kHz – DSD64 DoP:n kautta

– AES/EBU tasapainotettu 110 ohm – PCM 24-bittinen / 192kHz – DSD64 DoP:n kautta

– USB-portti – PCM 24-bittinen / 768kHz – DSD64, DSD128, DSD256, DSD512

Modulaarinen tulo:

– AES/EBU tasapainotettu 110 ohm – PCM 24-bittinen / 192kHz – DSD64 DoP:n kautta

– RCA-koaksaali (S/PDIF) 75 ohm – PCM 24-bittinen / 192kHz – DSD64 DoP:n kautta

– AT&T (ST-kuitu) – PCM 24-bittinen / 192kHz – DSD64 DoP:n kautta

– Optinen TOSLINK – PCM 24-bittinen / 96kHz – DSD64 DoP:n kautta

Analogiset lähdöt

UNBAL 2 RCA-lähtö 2.4 V RMS

TASAPAINOTETTU (passiivisen muuntajan symmetrinen) 2 XLR-lähtöä: 3.8 V RMS

Lähtöimpedanssi

10 ohm RCA – 600 ohm XLR

Kuormitusimpedanssi

10 kohm (min.) RCA – 600 ohm XLR

Taajuusvaste

20 Hz – 22 kHz +0.5 dB/-0.5 dB

Vaihevaste

Lineaarivaihe

THD + N

0,016 % taajuudella 1 kHz 0 dB

Pääprosessori

STM-ARM mikro-ohjain

Säätimet

9 painiketta etupaneelissa, IR-kaukosäädin, eristetty 9-nastainen RS-232 D-SUB -liitin

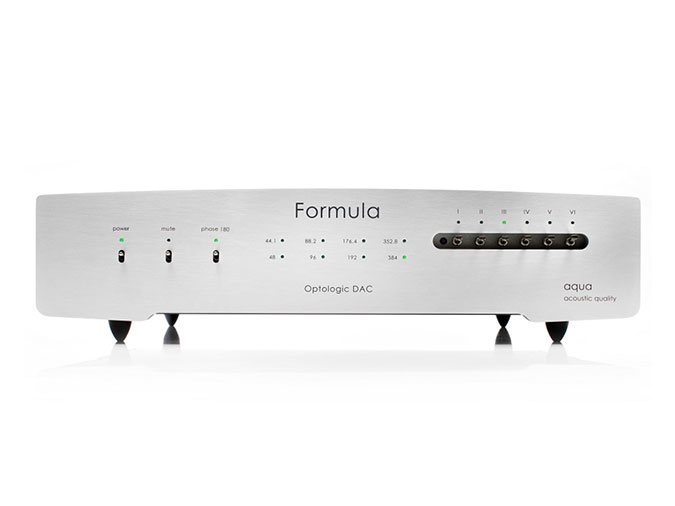

Etupaneeli

Virta, vaiheenkääntö, mykistys, tulokytkin, RC5-kaukosäädinanturi

Virrankulutus

100-115 V / 220-240 V; 50 tai 60 Hz – 58 VA

Mitat

( L x S x K ) 450 x 370 x 100 mm

Paino

9 kg

Etupuolen pintakäsittely

Satin Alu Silver tai Satin Black

Kotelon pintakäsittely

Harmaa, Nextel-pulverimaalaus
